SPUR GEAR BASICS
平歯車とは？特徴と主な用途
平歯車は、円筒の外周に軸と平行な歯を持つ、 最も基本的な形状の歯車です。
互いに平行な軸の間で回転と動力を伝えるために使用され、 産業機械や搬送設備、各種装置の駆動部など、 幅広い機械用途で採用されています。
本記事では、平歯車の構造や特徴、 主な用途、製作をご検討の際に確認したい項目について わかりやすく解説します。
WHAT IS SPUR GEAR
平歯車とは

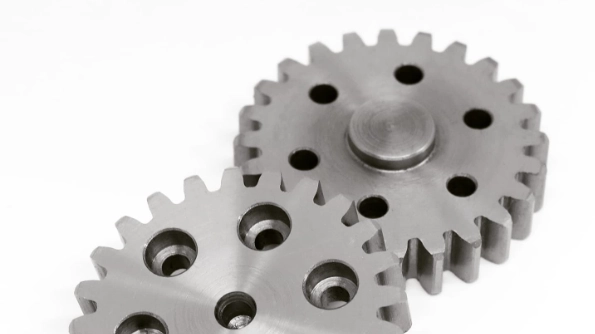

平歯車は、歯すじが軸方向に対して平行に設けられた円筒歯車です。 英語では「Spur Gear」と呼ばれます。
二つの平歯車をかみ合わせることで、 一方の軸の回転をもう一方の軸へ伝達できます。 歯数の組み合わせにより、回転速度や伝達トルクを調整することも可能です。
構造が分かりやすく、設計や製作の基本となる歯車のため、 さまざまな機械装置で使用されています。
01
歯すじ
軸に対して平行な歯を持つ02
軸の関係
平行な軸間で回転を伝達03
用途
各種機械の駆動部に使用04
特徴
基本的で幅広く使われる歯車STRUCTURE AND MOTION
平歯車の構造と動力伝達の仕組み

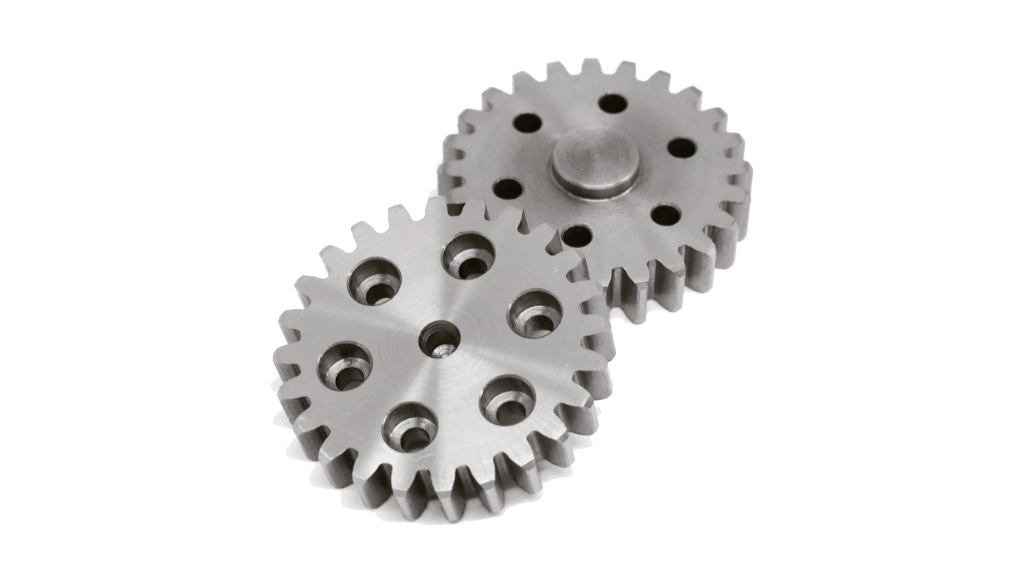

平歯車は、歯車同士の歯がかみ合うことで回転を伝えます。 一方の歯車が回転すると、かみ合った相手側の歯車は 反対方向へ回転します。
駆動側と従動側で歯数を変えることで、 回転速度を落としてトルクを大きくしたり、 反対に回転速度を高めたりする設計が可能です。
正しくかみ合わせるためには、 モジュールや圧力角などの歯の条件を合わせる必要があります。
DRIVE GEAR
駆動側歯車
回転を入力DRIVEN GEAR
従動側歯車
回転を伝達FEATURES
平歯車の主な特徴
01
構造がシンプル
歯すじが直線状で構造が分かりやすく、 各種機械の駆動部で広く使用されています。
02
平行軸間で動力を伝達
平行に配置された軸の間で、 回転や動力を伝える用途に適しています。
03
幅広い用途に対応
装置の駆動部、搬送機構、減速機構など、 多様な用途で検討されます。
04
仕様の検討がしやすい
歯数、モジュール、材質、追加工など、 用途に応じた仕様確認が可能です。
COMPARISON
平歯車と他の代表的な歯車との違い
歯車は、軸の配置や必要な動きに応じて種類を選定します。 平歯車は、平行な軸間で回転を伝える基本的な歯車です。
歯車の種類
歯の特徴
主な用途・考え方
平歯車
軸に平行な直線状の歯
平行軸間での基本的な回転伝達
はすば歯車
歯すじが斜め
滑らかな回転伝達が求められる場合に検討
かさ歯車
円すい形状の歯車
交差する軸間で回転を伝える場合に使用
ラックギヤ
直線状に並んだ歯
回転運動と直線運動の変換に使用
APPLICATIONS
平歯車の主な用途
01
産業機械の駆動部
モーターから装置内部へ回転を伝える 駆動機構に使用されます。
02
搬送設備
コンベヤや移載装置など、 回転によって動作する機構で検討されます。
03
減速・増速機構
歯数の組み合わせにより、 回転速度や伝達トルクを調整します。
04
専用機・自動化設備
装置仕様に合わせた歯数や形状、 穴加工などが求められる場合があります。
CHECK POINTS
平歯車の製作で確認したい項目
平歯車を製作する際は、相手歯車とのかみ合いや使用条件に応じて、 寸法・材質・追加工などを確認します。
モジュール・歯数
相手歯車とのかみ合いや速比に関係します。
外径・歯幅
装置スペースや必要な伝達条件を確認します。
材質・熱処理
荷重や耐摩耗性、使用環境に応じて検討します。
穴・キー溝
軸への取付方法に応じた加工内容を確認します。
精度・仕上げ
動作条件や必要精度に応じて仕様を確認します。
OUR SUPPORT
三橋歯車製作所の平歯車対応
当社では、平歯車をはじめとした各種歯車の 歯切り加工に対応しています。
モジュール、歯数、材質、穴加工やキー溝など、 図面や用途を確認しながら製作についてご相談いただけます。
また、歯車の歯研加工が必要となる場合は、 協力工場との連携により対応を検討します。
平歯車の製作相談はこちら ›01
平歯車の歯切り加工
各種機械用途に使用される平歯車の製作に対応します。02
穴加工・キー溝の確認
軸への取付条件に合わせた加工内容を確認します。03
図面・現物からの相談
図面や現物情報をもとに対応可否を検討します。04
協力工場との連携
歯車歯研が必要な場合もご相談いただけます。FAQ
平歯車についてよくある質問
Q 平歯車とはどのような歯車ですか？
平歯車は、円筒の外周に軸と平行な歯を持つ歯車です。 平行な軸の間で回転や動力を伝える用途に使用されます。
Q 平歯車とはすば歯車の違いは何ですか？
平歯車は歯すじが軸と平行であるのに対し、 はすば歯車は歯すじが斜めに設けられています。 用途や求められる動作条件に応じて選定します。
Q 穴加工やキー溝加工を含めて相談できますか？
図面や取付条件を確認したうえで、 穴加工やキー溝などを含む仕様について対応を検討します。
Q 歯研が必要な平歯車も相談できますか？
歯車の歯研加工が必要な場合は、 協力工場との連携により対応を検討します。
