GEAR BASICS
かさ歯車とは？構造と使用される場面
かさ歯車は、円すい状の形を持ち、 主に交差する軸の間で回転や動力を伝えるために使用される歯車です。
平行な軸の間で使われる平歯車とは異なり、 回転方向を変えながら動力を伝えたい機構で検討されます。 軸角は90度で使用される場合が代表的です。
本記事では、かさ歯車の基本構造、 主な種類、使用される場面、 製作をご相談いただく際に確認したい項目について解説します。
WHAT IS BEVEL GEAR
かさ歯車とは

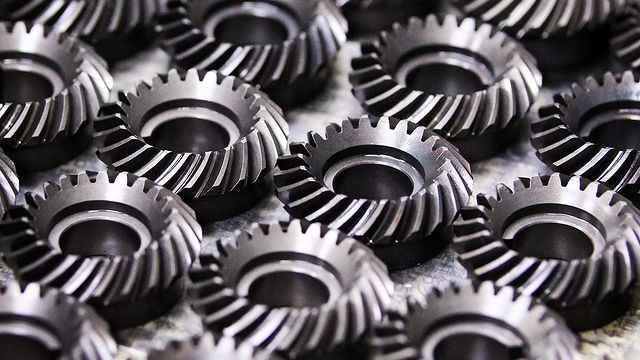

かさ歯車は、傘のような円すい形状を持つ歯車で、 英語では「Bevel Gear」と呼ばれます。
二つのかさ歯車を組み合わせることで、 交差する軸の間で回転を伝えることができます。 装置内部で回転方向を変えたい場合に使用される代表的な歯車です。
使用目的や必要な回転条件に応じて、 歯すじが直線状のもの、曲線状のものなど、 異なる種類が検討されます。
01
形状
円すい状の歯車02
軸の関係
交差する軸間で使用03
役割
回転方向を変えて伝達04
用途
各種機械の伝達機構STRUCTURE AND MOTION
かさ歯車の構造と回転伝達の仕組み
かさ歯車は、円すい形状の歯面同士がかみ合うことで、 一方の軸から別方向の軸へ回転を伝えます。
代表的には、直角に配置された二つの軸の間で、 回転方向を90度変えて伝達する機構として使用されます。
正しくかみ合わせるためには、 モジュール、歯数、軸角、取付距離、 相手歯車との組み合わせを確認することが重要です。
DRIVE SIDE
駆動側歯車
回転を入力DRIVEN SIDE
従動側歯車
方向を変えて伝達TYPES OF BEVEL GEAR
かさ歯車の主な種類
かさ歯車は、歯すじの形状によっていくつかの種類に分けられます。 実際の選定では、使用条件、回転速度、荷重、取付条件などを確認します。
STRAIGHT BEVEL GEAR
すぐばかさ歯車
歯すじが円すいの頂点に向かって直線状に設けられた、 基本的な形状のかさ歯車です。
SPIRAL BEVEL GEAR
まがりばかさ歯車
歯すじが曲線状に設けられたかさ歯車です。 滑らかな回転伝達が求められる場合に検討されます。
MITER GEAR
マイタ歯車
一対の歯数が同じで、 主に直角に交差する軸間で等速の回転伝達を行う場合に使用されます。
COMPARISON
他の代表的な歯車との違い
歯車の種類
軸の関係
主な特徴・考え方
平歯車
平行な軸
平行軸間で回転を伝える基本的な歯車
かさ歯車
交差する軸
回転方向を変えながら動力を伝える用途で使用
ウォームギヤ
食い違う軸
直交方向の伝達や減速用途で検討
ラックギヤ
回転軸と直線方向
回転運動と直線運動の変換に使用
APPLICATIONS
かさ歯車が使用される主な場面
01
回転方向の変換
装置内部で軸の向きを変えながら、 回転や動力を伝えたい機構で使用されます。
02
工作機械・産業機械
各種装置内で交差する軸へ 回転を伝える機構として検討されます。
03
駆動・伝達機構
モーターや入力軸から、 別方向の機構へ動力を伝える用途に使用されます。
04
専用装置の内部機構
スペースや軸配置に応じて、 特定方向へ回転を伝える機構として検討されます。
CHECK POINTS
かさ歯車の製作で確認したい項目
かさ歯車は、相手歯車との組み合わせや軸の配置が重要です。 図面や用途を確認しながら、必要な仕様を整理します。
01
歯車の種類
すぐば、まがりば、マイタなど、 必要な形状を確認します。02
モジュール・歯数
相手歯車とのかみ合いや 回転条件に関係します。03
軸角・取付条件
軸の角度や装置内の 配置条件を確認します。04
材質・処理
荷重や使用環境に応じて、 材質や処理指定を確認します。05
穴・キー溝
軸への取付方法に応じた 追加工を確認します。CONSULTATION POINTS
かさ歯車をご相談いただく際の情報
かさ歯車は、相手歯車との組み合わせや軸配置、 取付条件によって確認内容が変わります。
図面がある場合は図面を、 現物からの交換をご検討の場合は、 現物写真や使用している装置の情報をご提示ください。
仕様や加工内容を確認したうえで、 製作対応について検討いたします。
かさ歯車の製作について相談する ›図面・現物・写真の有無
歯車の種類・相手歯車
モジュール・歯数・軸角
穴加工・キー溝・取付条件
材質・熱処理・表面処理
使用装置・数量・希望納期
FAQ
かさ歯車についてよくある質問
Q かさ歯車とはどのような歯車ですか？
かさ歯車は、円すい状の形を持ち、 主に交差する軸の間で回転を伝える歯車です。 装置内で回転方向を変えたい場合に使用されます。
Q 平歯車との違いは何ですか？
平歯車は平行な軸の間で回転を伝えるのに対し、 かさ歯車は交差する軸の間で回転を伝える点が大きな違いです。
Q すぐばかさ歯車とまがりばかさ歯車の違いは何ですか？
すぐばかさ歯車は歯すじが直線状で、 まがりばかさ歯車は歯すじが曲線状になっています。 使用条件や求められる回転特性に応じて検討します。
Q 図面がない現物からでも相談できますか？
現物、写真、相手歯車、使用する装置などの情報を確認しながら、 対応可否を検討できる場合があります。
