RACK GEAR BASICS
ラックギヤとは？基本構造と用途をわかりやすく解説
ラックギヤは、直線状に歯を並べたラックと、 円形の歯車であるピニオンギヤを組み合わせて使用する機構です。
ピニオンギヤの回転をラックギヤの直線移動に変換できるため、 切断機・切断装置の送り機構や位置決め用途、 搬送設備などで使用されています。
本記事では、ラックギヤの基本構造、ピニオンギヤとの関係、 主な種類や用途、検討時に確認したい項目についてわかりやすく解説します。
BASIC STRUCTURE
ラックギヤの基本構造
ラックギヤは、一直線に歯を並べた部品です。 これにピニオンギヤをかみ合わせて回転させることで、 ラックギヤが直線方向に移動します。
歯が直接かみ合って動力を伝えるため、 ベルトやワイヤを使用する機構とは異なり、 直線移動を確実に伝達しやすい点が特徴です。

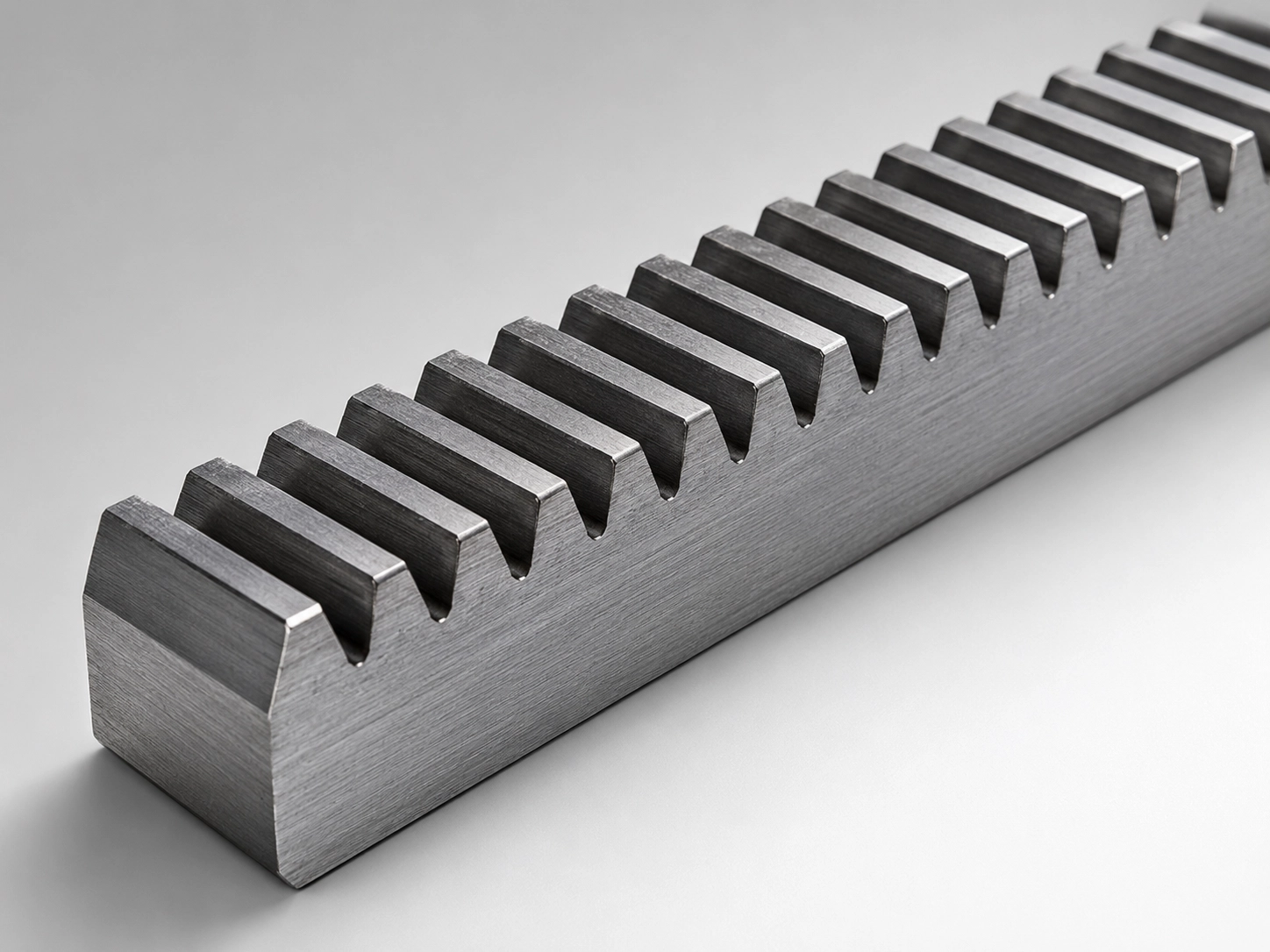

RACK GEAR
ラックギヤ
直線状に歯を持ち、直線方向へ移動する部品です。
PINION GEAR
ピニオンギヤ
ラックギヤとかみ合い、回転を伝える円形歯車です。
RACK AND PINION
ラックギヤとピニオンギヤの関係
ラックギヤは、一般にピニオンギヤと組み合わせて使用されます。 円形のピニオンギヤが回転することで、 直線状のラックギヤが左右へ移動します。 この機構を「ラックアンドピニオン」と呼びます。
組み合わせて使用する際は、 モジュールや歯形などの条件を合わせる必要があります。 相手となるピニオンギヤが決まっている場合は、 ご相談時に仕様をご提示いただくと確認がスムーズです。
TYPES
ラックギヤの主な種類
ラックギヤには、歯すじの方向や用途によりいくつかの種類があります。 代表的なものとして、すぐばラックギヤとはすばラックギヤがあります。
STRAIGHT RACK
すぐばラックギヤ
歯すじが直線状に設けられた、基本的なラックギヤです。 幅広い産業機械や送り機構で使用され、 装置仕様に応じた長さや追加工にも対応しやすい形状です。
HELICAL RACK
はすばラックギヤ
歯すじが斜めに設けられたラックギヤです。 動きの滑らかさや運転時の静粛性が求められる場合に、 使用条件に応じて検討されます。
FEATURES
ラックギヤの特徴
01
直線駆動に対応
ピニオンギヤの回転を、 ラックギヤの直線移動として伝達できます。
02
長い移動距離に対応しやすい
必要なストロークに応じて、 長尺ラックの使用を検討できます。
03
位置決め用途に活用
切断装置や搬送設備など、 移動位置の管理が必要な機構で使用されます。
APPLICATIONS
ラックギヤの主な用途
01
切断機・切断装置
切断位置の調整やワーク送りなど、 正確な直線移動が求められる部分に使用されます。
02
位置決め機構
加工位置や停止位置を管理する必要がある装置で、 直線駆動部品として検討されます。
03
搬送装置
部品や材料を一定方向へ移動させる機構に用いられます。
04
専用機・自動化設備
装置仕様に合わせた長さや形状、 穴加工などが求められる場合があります。
CHECK POINTS
ラックギヤを検討するときに確認したい項目
ラックギヤの製作や選定では、用途や必要な移動量、 組み合わせるピニオンギヤなどの条件を確認することが重要です。
モジュール・歯形
組み合わせるピニオンや負荷条件に合わせて確認します。
全長・断面寸法
必要なストロークや取付スペースに応じて確認します。
材質
荷重や耐摩耗性、使用環境に応じて検討します。
精度・仕上げ
位置決め精度や動作の安定性に関係します。
追加工・取付条件
穴加工や段加工、取付方法などを確認します。
FAQ
ラックギヤについてよくある質問
Q ラックギヤとラックギアは違いますか？
いずれも同じ部品を指す表記として使用されています。 当社サイトでは主に「ラックギヤ」と表記しています。
Q ラックギヤは単独で使用できますか？
一般にはピニオンギヤと組み合わせ、 回転運動と直線運動を変換する機構として使用します。
Q すぐばラックギヤとはすばラックギヤの違いは何ですか？
主な違いは歯すじの方向です。 すぐばラックギヤは歯すじが直線状で、 はすばラックギヤは歯すじが斜めに設けられています。 用途や動作条件に応じて検討します。
Q 図面がなくても相談できますか？
現物や写真、用途、必要寸法、組み合わせる部品の情報などをもとに、 確認できる場合があります。まずは分かる範囲の情報をご提示ください。
